Ви вже вмієте створювати стовпчасті та кругові діаграми в середовищі табличного процесора.
Діаграма — це спосіб наочного подання табличних даних.

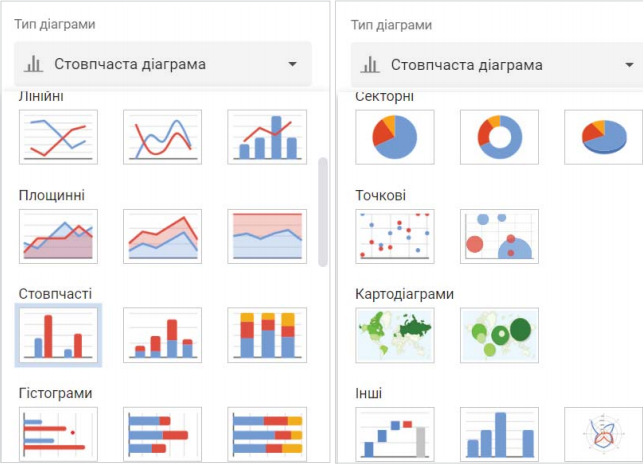

У Таблицях Google можна створювати й інші типи діаграм (рис.1).
Рис.1
Що означає «інтерпретувати діаграму»?
Інтерпретувати діаграму — означає вміти її читати та пояснювати, що на ній зображено.
🔹 Назву діаграми
🔹 Підписи осей
🔹 Легенду
🔹 Категорії даних
🔹 Підписи значень
Якщо хоча б один із цих елементів відсутній, аналіз буде неточним або складним.
Основні типи діаграм та їх призначення

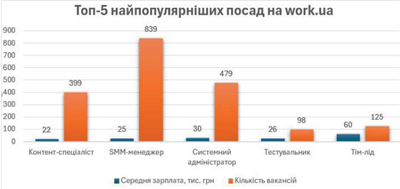

Стовпчаста діаграма (вертикальна гістограма) (рис.2) демонструє зміну даних за певний період часу й ілюструє співвідношення окремих значень даних.
Рис.2
- Стовпчаста діаграма (вертикальна гістограма) показує:
— зміну даних у часі;
— порівняння значень.
— порівняння значень.
- Категорії розташовуються вздовж горизонталі, а значення — вздовж вертикалі. Таким чином, приділяється більша увага змінам у часі. Добре підходить для аналізу динаміки.
- Стовпчаста діаграма з накопиченням показує внесок частин у загальну суму.
Лінійчата діаграма (горизонтальна гістограма) використовується для порівняння об’єктів між собою. Більше уваги приділяється співвідношенню значень, ніж зміні у часі.

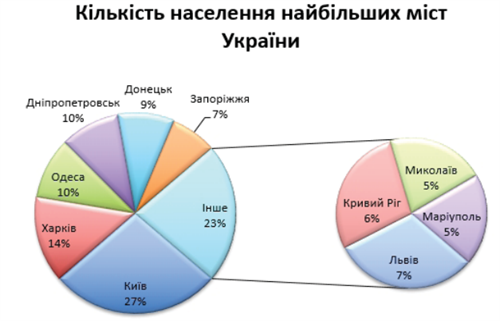

Кругова (секторна) діаграма ілюструє як абсолютну величину кожного елемента ряду даних, так і внесок кожного з елементів у загальну суму.
Рис.3
Кругова (секторна) діаграма:
- показує частки від цілого;
- може відображати лише один ряд даних;
- рекомендується використовувати, коли потрібно:
— підкреслити значну частку;
— показати структуру.
— показати структуру.

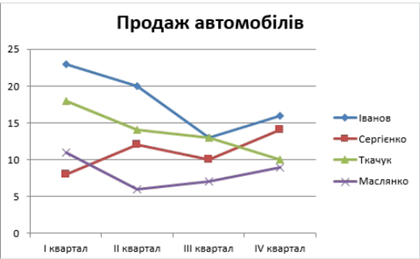

Діаграма типу «Лінія» (графік) відображає тенденції зміни даних за однакові проміжки часу.
Рис.4
- Показує тенденції змін за однакові проміжки часу.
- Добре підходить для аналізу зростання або спадання показників.

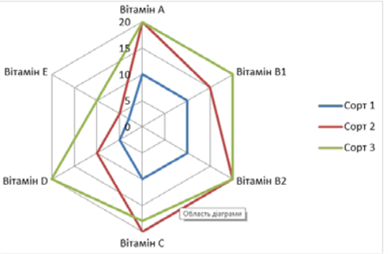

Пелюсткова (сітчаста) діаграма використовується для порівняння загальних значень з кількох наборів даних.
Рис.5
- Кожна категорія має власну вісь.
- Площа фігури показує загальний рівень показників.
На нестандартних діаграмах дані можуть:
- відображатися значками,
- зображатися на картах,
- мати нестандартну форму.
Як обрати тип діаграми?
Тип діаграми залежить від мети аналізу.
- Виділити джерело даних (діапазон клітинок).
- Переконатися, що дані числові.
- Визначити, що саме потрібно показати:
— зміну в часі,
— порівняння,
— частку від цілого,
— внесок складових.
Під час аналізу слід відповісти на запитання:
Як аналізувати діаграму?
Аналіз діаграми — це формулювання логічних висновків.
- Що зображено?
- За який період?
- Яке значення найбільше?
- Яке значення найменше?
- Яка спостерігається тенденція?
- Які висновки можна зробити?
Редагування та форматування діаграми
Після створення діаграму можна:✔ переміщувати
✔ змінювати розмір
✔ вилучати
✔ змінювати тип
✔ редагувати джерело даних
✔ змінювати оформлення.
Для редагування діограми слід:
- клацнути по діаграмі;
- використати вкладку Оформлення (Редактор діаграм);
- або контекстне меню (права кнопка миші).
Можна змінювати: - шрифт,
- колір,
- стиль,
- область побудови,
- легенду,
- заголовки.
Правильне оформлення діаграми допомагає зрозуміти зміст.Джерела:Н. В. Морзе, О. В. Барна. Інформатика : підручник для 8 кл. закладів загальної середньої освіти. Київ: УОВЦ «Оріон», 2025.
